ТЕН - форми контактних висновків

Для підключення до мережі змінного або постійного струму електронагрівачі мають необхідні контактні стрижні.

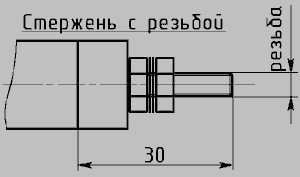

Найбільш надійним є приєднання проводів мережі живлення до ТЕН за допомогою контактного вузла, виконаного у вигляді стрижнів з різьбленням.

Контактний стрижень з'єднаний всередині ТЕНу з нагрівальним елементом (спіраллю), а зовні має вузол кріплення дротів (шайби і гайки).

Найчастіше застосовуються стрижні з різьбленням М4 чи М5. Контактні стрижні виготовляються із вуглецевої сталі.

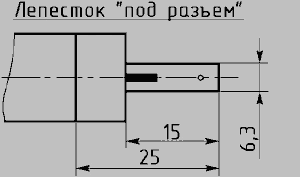

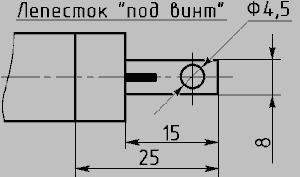

ТЕНи з діаметром оболонки менше 8,5 мм оснащуються контактними виводами виконаними у вигляді пелюсток.

Також можливе виготовлення ТЕН з гладкими контактними стрижнями, до яких припаяні дроти необхідної довжини.

Кріплення ТЕН за контактні стрижні не допускається!
