Блоки ТЕН

Блоки ТЕН (ТЕНБ) застосовуються, в основному, для нагрівання рідин і олії та використовуються у водонагрівачах, парогенераторах, котлах та інших промислових та побутових установках.

Конструкція ТЕНБ являє собою один або кілька трубчастих двокінцевих електронагрівачів герметично закріплених на загальному фланці.

Фланці виготовляються з різних матеріалів (вуглецева сталь, нержавіюча сталь, латунь…) і можуть кріпитися в комплектуючих установках у різний спосіб (різьблення, шпильки, болти, притискні пластини…)

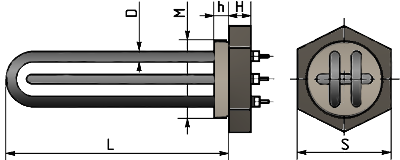

• L - посадковий розмір;
• D - діаметр ТЕНу;
• М - діаметр різьблення фланця;
• h - довжина різьблення фланця;
• H - товщина фланця;
• S - розмір шестигранника.

Приклад умовного позначення ТЕНБ:

Можливе виготовлення блоків ТЕН, до складу яких входять електронагрівачі різної довжини та різної потужності. У цьому випадку в умовному позначенні марки та кількість ТЕН, що входять до складу блоку, вказуються через кому.

У блоки можуть збиратися також ТЕНи патронного типу та оребренні ТЕНи.

Часто в блоках ТЕН передбачаються посадкові місця для датчиків температури та інших пристроїв.

УВАГА:

• Експлуатувати ТЕНБ можна тільки в тому середовищі, для якого вони призначені.
• Активна частина корпусу електронагрівачів блоків повинна повністю перебувати у робочому середовищі.
• При експлуатації температура на корпусі не повинна перевищувати:
  – 300°С для олії;
  – 100 ° С для води.
