ТЕН - елементи кріплення
Для надійного кріплення ТЕН в комплектованих виробах електронагрівачі оснащуються необхідними елементами кріплення (штуцера, втулки, пластини і т.д.)
Найчастіше ТЕНи кріпляться до стінок виробів з допомогою штуцерів.

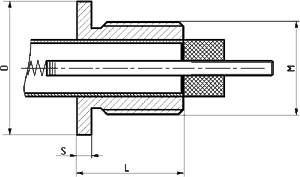

Штуцер (різьбова втулка з упорним фланцем) закріплюється на електронагрівачі пресуванням, паянням або зварюванням в залежності від умов роботи ТЕН в тому чи іншому середовищі, що нагрівається.
Найчастіше застосовуються штуцери з розмірами наведеними в таблиці:
| Діаметр оболонки ТЕН (мм) | М діаметр різьблення |
L довжина (мм) |
S товщина фланця (мм) |
D діаметр фланця (мм) |
|---|---|---|---|---|
| 8,5 | М 14 х 1,5 | 18 | 3 | 20 |
| М 16 х 1,5 | 18 | 3 | 25 | |
| 10 | М 16 х 1,5 | 18 | 3 | 25 |
| М 18 х 1,5 | 18 | 3 | 25 | |
| G 1/2'' |
24 | 4 | 30 | |
| 13 | М 18 х 1,5 | 18 | 3 | 25 |
| G 1/2'' | 24 | 4 | 30 | |
| М 22 х 1,5 | 22 | 4 | 30 |
При замовленні Ви можете вибрати один із запропонованих варіантів або вказати необхідні розміри штуцера.
Найчастіше штуцери виготовляються з вуглецевої сталі. За Вашим бажанням можливе виготовлення штуцерів з нержавіючої сталі (для ТЕН, що працюють в агресивних середовищах, харчових установках, медичних дистиляторах) та інших матеріалів.
Різні інші елементи кріплення можуть бути виготовлені з різних матеріалів і закріплені в необхідному місці ТЕН на Вашу вимогу.
